Șarpanta la mansardă: ce trebuie verificat

Într-un pod nelocuit, șarpanta are o singură treabă: să țină învelitoarea deasupra casei. Într-o mansardă devine scheletul camerei în care dormi. Între căpriori intră izolația, sub ei se prinde tavanul, prin ei se taie ferestrele, iar popii și contrafișele care până ieri nu deranjau pe nimeni ajung, dintr-odată, în mijlocul dormitorului. De aceea, prima întrebare tehnică a oricărei mansardări nu este „ce izolație punem”, ci „ce fel de șarpantă avem și ce mai poate duce”.

Ghidul de față adună categoria structură și acoperiș: tipurile de șarpantă din casele de la noi și ce înseamnă fiecare pentru o mansardă, vocabularul de care ai nevoie ca să vorbești cu dulgherul și cu inginerul, inspecția pe care o poți face singur cu o lanternă, ce recalculează inginerul și de ce, lemnul vechi, înălțimea, lucarnele, învelitoarea, coșul de fum și ordinea lucrărilor. Locul acestor decizii în proiectul întreg este descris în ghidul complet pentru transformarea podului în mansardă.

O regulă trece prin tot articolul: tu observi, notezi și întrebi; ce se păstrează, ce se întărește și ce se înlocuiește în structură decide un inginer structurist, pe baza unei expertize tehnice. Niciun element al șarpantei nu se taie, nu se scoate și nu se crestează „ca să facă loc” înainte de un proiect.

Vocabularul șarpantei

Meșterii, inginerii și ofertele folosesc aceleași câteva cuvinte; cu ele poți descrie ce vezi și înțelege ce ți se propune.

Ce tip de șarpantă ai

Codul amenajării teritoriului, urbanismului și construcțiilor (Legea nr. 169/2026) spune simplu că acoperișurile în pantă sunt realizate dintr-o învelitoare susținută de o structură de tip șarpantă. Felul în care e alcătuită această structură decide însă aproape tot la o mansardă. În casele de la noi întâlnești frecvent patru situații, uneori combinate.

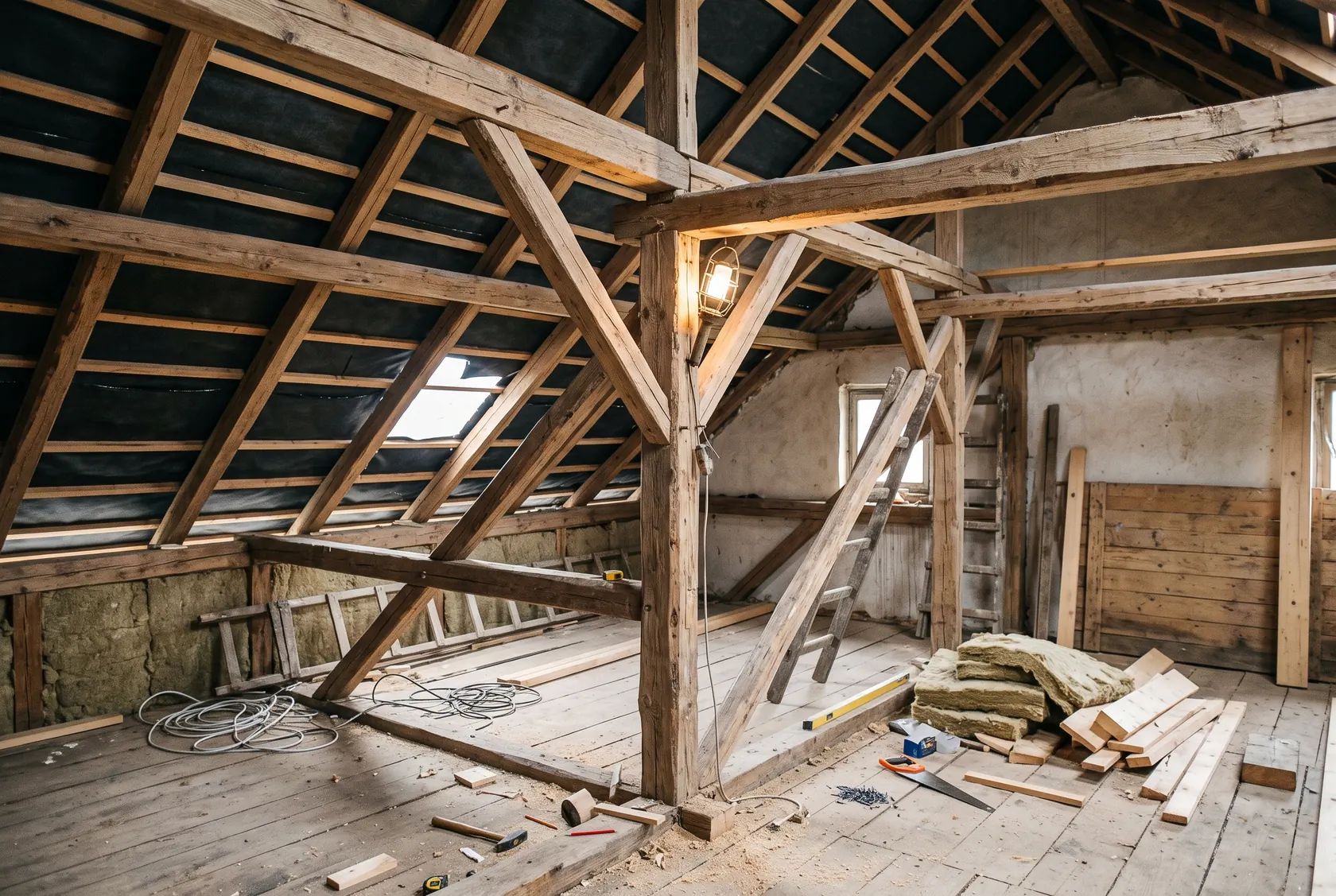

Șarpanta pe scaune

Este șarpanta tradițională din lemn ecarisat: căpriorii reazemă jos pe cosoroabă, la mijloc pe una sau două pane intermediare, iar panele stau pe popi, rigidizați cu contrafișe și legați cu clești. Un „scaun” este un astfel de cadru de pop, contrafișe și clești, repetat la câțiva metri în lungul casei. Pentru mansardă are un avantaj și un dezavantaj. Avantajul: între scaune rămân zone libere, iar structura se poate citi și calcula element cu element. Dezavantajul: popii și contrafișele ocupă exact spațiul util, la înălțimea omului.

Mutarea sau eliminarea unor popi este o operațiune frecventă la mansardări, dar nu una pe care o decide executantul. Ghidul pentru mansardări al unui serviciu britanic de control al construcțiilor explică mecanismul: la acoperișul tradițional, grinzile tavanului sau cleștii sunt prinși de căpriori, iar panele lucrează ca grinzi, tocmai ca să împiedice căpriorii să se desfacă la bază. Dacă scoți popii, încărcarea panelor trebuie preluată altfel, de exemplu de o grindă nouă; dacă tai cleștii sau grinzile de legătură, poate fi nevoie de o grindă de coamă. Soluția, secțiunile și ordinea în care se face schimbarea, cu sprijiniri provizorii, le stabilește inginerul structurist.

Fermele din lemn cu diagonale

La multe case mai noi, acoperișul este făcut din ferme prefabricate: triunghiuri de lemn cu o rețea de diagonale, îmbinate cu plăci metalice cu dinți, montate des, la distanțe mici una de alta. Fiecare bară lucrează într-un sistem calculat ca întreg. Un ghid britanic pentru mansardări spune direct că acoperișurile cu ferme sunt greu de transformat, pentru că barele interioare nu pot fi îndepărtate în mod normal, iar documentația de șantier a unui producător de ferme cere permisiunea prealabilă a proiectantului fermelor pentru orice modificare. Concret: un pod cu ferme cu diagonale devine mansardă, de regulă, printr-o structură nouă proiectată (grinzi noi, alte ferme sau o șarpantă refăcută), nu prin „scoaterea a două diagonale”. Dacă ai planurile casei, caută numele producătorului fermelor; el sau un inginer structurist îți poate spune ce variante există.

Căpriori pe grindă de coamă

La unele acoperișuri, căpriorii reazemă sus pe o grindă de coamă puternică, care stă la capete pe calcane (frontoane) sau pe stâlpi. Dacă grinda este dimensionată să ducă încărcarea, căpriorii nu mai împing în afară la bază, iar podul rămâne liber de clești și popi. Pentru o mansardă este o configurație prietenoasă, dar sensibilă la verificare: o grindă de coamă care s-a lăsat se vede de jos ca o coamă curbată, iar calcanele care o susțin trebuie să poată prelua reazemul.

Căpriori cu clești

La acoperișurile mici întâlnești căpriori legați doi câte doi cu clești orizontali, fără pane și popi: fiecare pereche formează un triunghi, iar cleștele împiedică piciorul căpriorilor să alunece în afară. Un clește la nivelul frunții taie camera în două; ridicarea lui schimbă felul în care lucrează căpriorii și se face numai după calculul inginerului.

Ce i se cere în plus șarpantei la mansardă

Un acoperiș care stă de zeci de ani pare dovada că „ține”. Mansarda îi schimbă însă condițiile de lucru în trei feluri.

Greutăți noi, permanente

Sub căpriori apar izolația, profilele pentru tavan, bariera de vapori și placarea. Fișa tehnică a unui producător arată că o placă de gips-carton de 12,5 mm cântărește cel puțin 8,5 kg/m²; două straturi, frecvente la mansarde, înseamnă cel puțin 2 × 8,5 = 17 kg/m² numai din plăci, fără izolație și structura de prindere. Ghidul britanic citat mai sus dă exact acest exemplu: încărcările pe structura acoperișului pot crește prin tavanul nou de gips-carton montat sub căpriori. Inginerul adună straturile din fișele produselor alese, de aceea alcătuirea de la interior trebuie decisă înainte de calculul șarpantei, nu după.

Zăpada și vântul

Acoperișul se verifică la zăpadă după codul de proiectare CR 1-1-3, care dă zonarea încărcării din zăpadă pe sol pentru România și coeficienții după forma acoperișului, și la vânt după CR 1-1-4. Standardul european pentru zăpadă, SR EN 1991-1-3, arată bine de ce panta contează: coeficientul de formă pentru un versant este 0,8 până la 30°, scade liniar între 30° și 60° și devine zero peste 60°. La 45°, de exemplu, coeficientul este 0,8 × (60 − 45) / 30 = 0,4, adică jumătate față de un acoperiș de 30°. Reducerea se aplică însă numai dacă zăpada poate aluneca: unde există parazăpezi sau alte obstacole, coeficientul nu se ia mai mic de 0,8. Un detaliu cu consecințe reale: dacă la refacerea învelitorii pui opritori de zăpadă pe un acoperiș abrupt, încărcarea din zăpadă pe care o duce șarpanta poate crește, iar inginerul trebuie să știe asta înainte de calcul.

Goluri și reazeme mutate

Fiecare fereastră de mansardă mai lată decât distanța dintre căpriori și fiecare lucarnă întrerupe căpriori, iar încărcarea lor trebuie dusă lateral prin elemente noi. Fiecare pop scos mută o încărcare pe alt reazem, iar popii stau adesea chiar pe planșeul podului, deci orice schimbare la șarpantă se discută împreună cu verificarea planșeului de sub mansardă.

Inspecția cu lanterna: ce poți vedea singur

O după-amiază în pod îi dă expertului un punct de plecare. Ai nevoie de o lanternă puternică, un telefon pentru fotografii, o ruletă, o sfoară lungă, mănuși și o mască de praf. Calcă numai pe grinzi sau pe o podină sigură, nu pe tavanul dintre ele, nu atinge cablurile și nu desface nimic. Ideal, urci după o ploaie zdravănă.

1. Urme de apă. Pete închise, dâre de prelingere sau lemn înnegrit pe astereală, pe căpriori și pe planșeu, mai ales în jurul coșului, la dolii (intersecțiile dintre versanți), lângă țevile de ventilație și la ferestrele de pod.
2. Linia coamei și a versanților. Din curte, privește coama de la un capăt la altul; în pod, întinde o sfoară pe dedesubtul unei pane sau al unui căprior. O curbă pe care o vezi cu ochiul liber merită arătată inginerului. Ca ordin de mărime: Eurocodul pentru structuri din lemn dă, ca exemple, limite ale săgeții finale pentru o grindă pe două reazeme între ℓ/150 și ℓ/300, adică, pentru o pană cu deschiderea de 4,00 m, între 4000 / 150 ≈ 27 mm și 4000 / 300 ≈ 13 mm.
3. Fisuri în lemn. Crăpăturile lungi, în lungul fibrei, sunt frecvente la lemnul masiv uscat; cele care traversează fibra, rupturile la îmbinări și strivirile la reazeme sunt cele care contează. Fotografiază-le cu ruleta alături.
4. Găuri de insecte și rumeguș. Găurile mici și rotunde și găurile mari, ovale, aparțin unor insecte diferite; cele ovale, mari, sunt asociate cu un gândac care poate reinfesta lemnul vechi de rășinoase. Rumegușul fin sub găuri, pe grinzi sau pe planșeu, înseamnă că merită chemat un specialist.
5. Ciuperci și lemn moale. Pâslă albă sau cenușie, filamente pe lemn sau pe zidărie, lemn brun care se crapă în cuburi, miros de mucegai. Apasă ușor cu degetul, nu cu dalta: lemnul sănătos este tare.

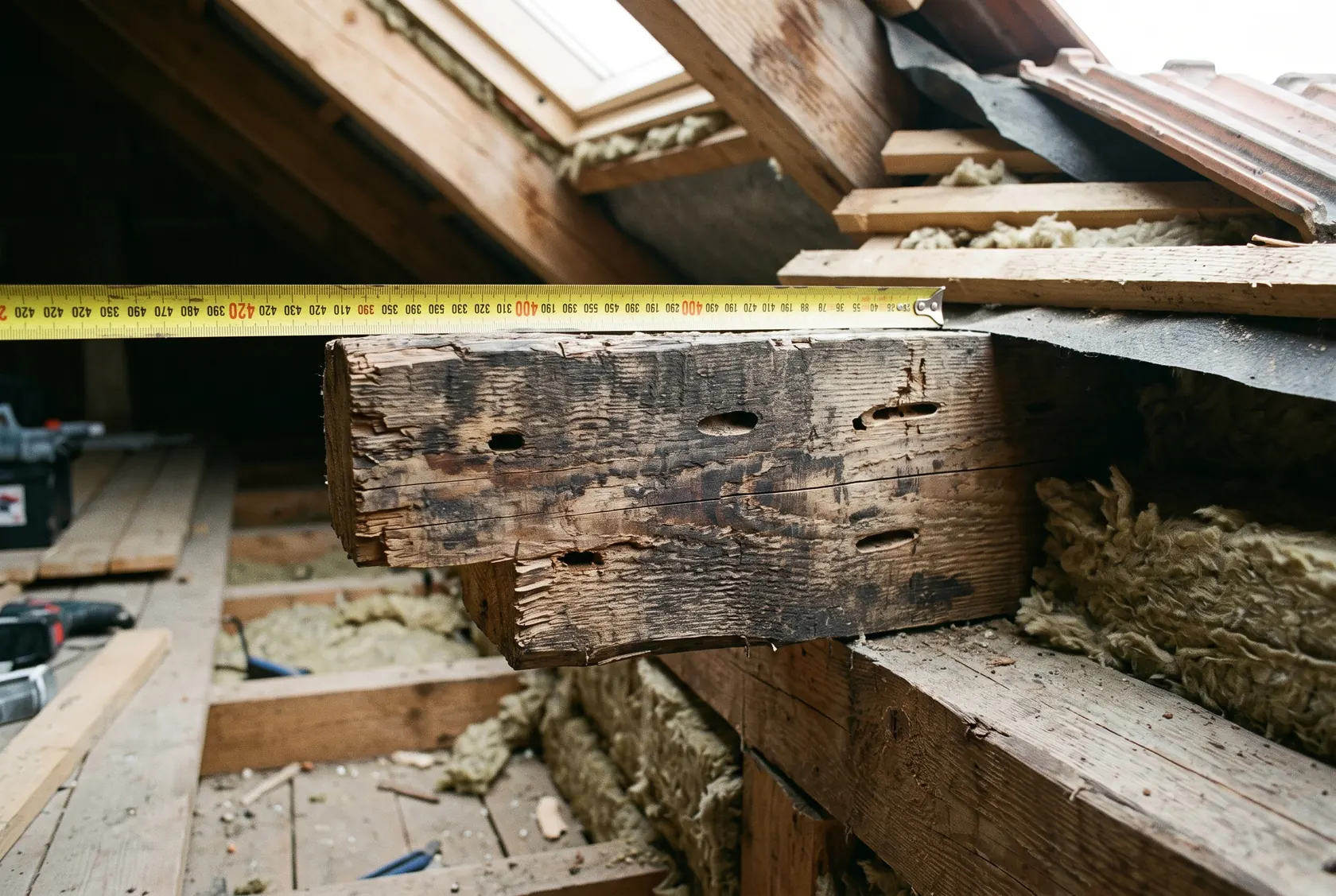

6. Capetele de la streașină. Cosoroaba și picioarele căpriorilor sunt locul cel mai expus: aici ajunge apa din jgheaburi înfundate și din condens. Luminează cât de departe poți spre streașină.
7. Îmbinările. Cuie ieșite, buloane slăbite, scoabe desprinse, cepuri rupte, piese care nu mai stau pe reazem, adaosuri improvizate, bucăți tăiate de cineva înaintea ta.
8. Rugina pe metal. Cuiele, scoabele și plăcile ruginite într-un pod fără scurgeri vizibile pot indica umezeală repetată, de exemplu condens sub învelitoare.

Cum deosebești un atac activ de unul vechi, ce înseamnă fiecare tip de fisură și când un element trebuie dublat sau înlocuit sunt explicate în articolul despre semnele că lemnul șarpantei trebuie tratat sau înlocuit.

Ce verifică inginerul și expertul tehnic

Codul amenajării teritoriului, urbanismului și construcțiilor cere expertiza tehnică în mod obligatoriu „pentru fundamentarea proiectului de intervenții asupra construcțiilor existente”, iar o mansardare este o astfel de intervenție. Expertiza, făcută de un expert tehnic atestat, poate cuprinde, după caz, încercări, relevee, măsurători ale deformațiilor și deplasărilor, analize și evaluări, și se consemnează obligatoriu în cartea tehnică a construcției. Pe concluziile ei, inginerul structurist face proiectul de rezistență. Ce urmăresc, concret, la șarpantă:

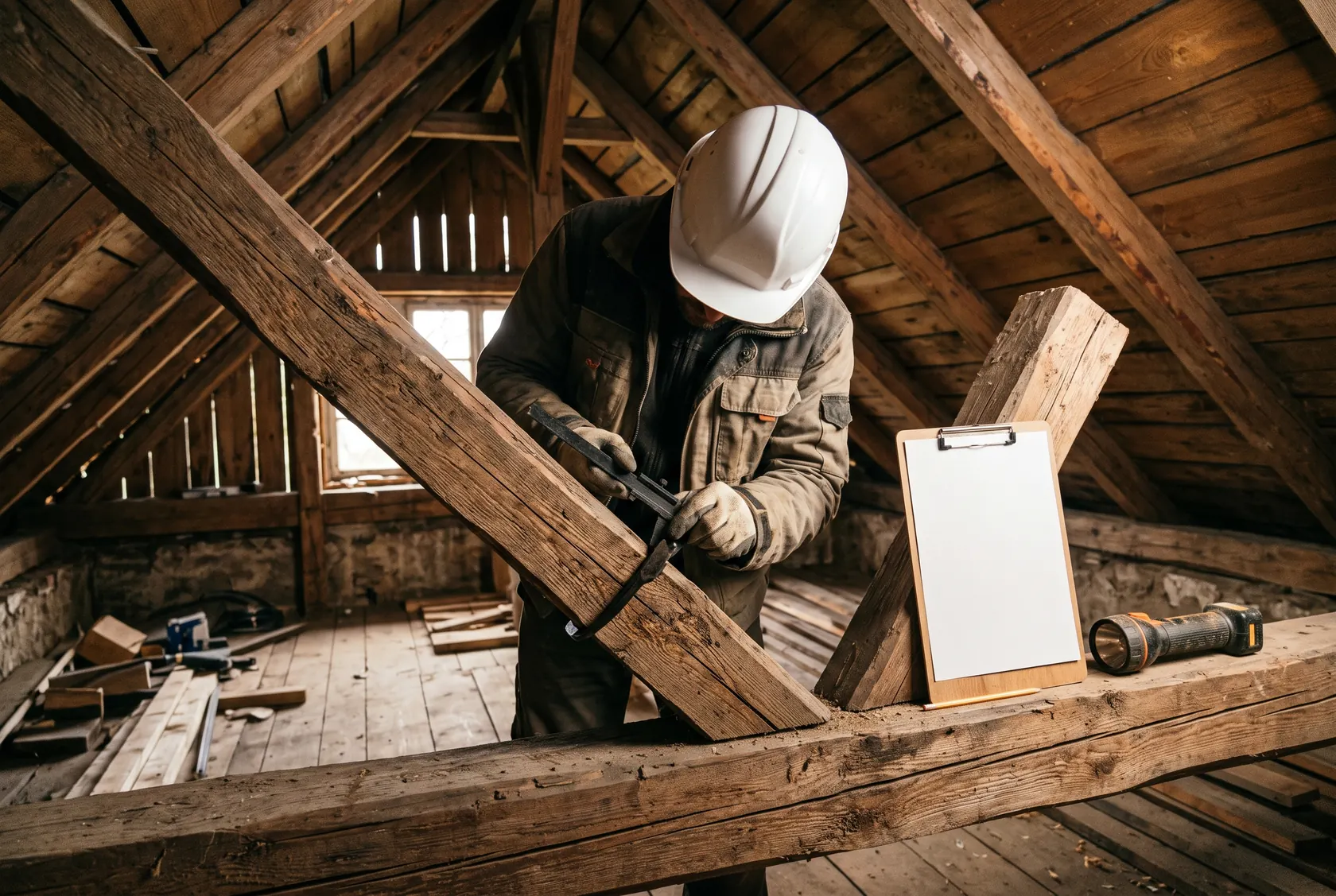

• Releveul: secțiunile reale ale căpriorilor, panelor și popilor, distanțele dintre ei, deschiderile, reazemele.
• Starea lemnului: secțiunea rămasă sănătoasă după insecte și putregai, umiditatea, îmbinările.
• Încărcările noi: straturile mansardei, zăpada după CR 1-1-3 pentru amplasamentul tău, vântul după CR 1-1-4, inclusiv sucțiunea care trage acoperișul în sus și cere ancorarea căpriorilor de cosoroabă.
• Deformațiile: săgeata existentă și cea care ar rezulta, cu efectul curgerii lente a lemnului în timp; o pană care s-a lăsat deja pornește cu un handicap.
• Stabilitatea ansamblului: ce rigidizează acoperișul după ce scoți popi, contrafișe sau clești, și ce împiedică împingerea căpriorilor în pereți.
• Golurile: poziția ferestrelor, a lucarnelor și a coșului, cu elementele de schimbare a reazemelor din jurul lor.

Rezultatul expertizei are și o consecință juridică. Codul permite procedura simplificată de notificare pentru amenajarea unei mansarde în podul existent al unei locuințe unifamiliale, în afara zonelor protejate, fără schimbarea volumetriei de ansamblu, „numai dacă nu sunt necesare măsuri de consolidare a clădirii”. Iar consolidarea este definită în același cod ca „întărirea capacității portante a oricărei componente structurale a unei clădiri”. Dacă expertiza cere întărirea șarpantei, întreabă arhitectul pe ce drum de autorizare mergi; diferențele dintre notificare și autorizația de construire sunt explicate în articolul despre autorizația pentru mansardare.

Lemnul vechi: păstrat, tratat sau înlocuit

Lemnul vechi nu este automat mai slab decât cel nou; poate fi foarte bun acolo unde a stat uscat și ventilat. Decizia se ia element cu element, după trei criterii pe care le stabilește inginerul: câtă secțiune sănătoasă a rămas, unde se află elementul (o pană care duce o deschidere mare față de o contrafișă scurtă) și ce încărcare va duce de acum înainte. Variantele sunt, de obicei: păstrare cu tratament, dublare sau completare cu elemente noi, înlocuire. În documentația de autorizare, codul cere ca elementele constructive înlocuite în cadrul unei consolidări să fie marcate expres ca desființate.

Indiferent ce rămâne, sursa umezelii se elimină înainte de orice tratament, iar tratamentul se face cât lemnul este încă accesibil: după ce izolația și placarea închid căpriorii, nu mai ajungi la ei fără să desfaci mansarda. Tipurile de produse (insecticide, fungicide, ignifuge), cum se aplică și ce ceri firmei care le aplică sunt în articolul despre tratarea lemnului de șarpantă.

Înălțimea și lumina

Două probleme fac adesea dintr-o mansardă simplă o intervenție mare. Prima este înălțimea: un acoperiș cu pantă mică sau un perete de genunchi foarte jos nu lasă destulă suprafață locuibilă. Variantele (înălțarea pereților de genunchi cu o centură nouă, schimbarea pantei, o șarpantă complet nouă) și ce implică fiecare pentru structură și pentru autorizare sunt comparate în articolul despre ridicarea acoperișului pentru mai multă înălțime. Codul numește mansardare și remodelarea care crește volumul ultimului nivel prin schimbarea formei acoperișului; înlocuirea acoperișului în aceeași formă sau cu o înălțare de cel mult 0,50 m poate merge pe notificare, în afara zonelor protejate și dacă streașina și coama rămân în înălțimea admisă de regulamentul de urbanism, iar supraetajarea prin mansardare cere întotdeauna autorizație de construire. Dacă o astfel de înălțare se poate combina cu amenajarea mansardei pe aceeași notificare nu reiese explicit din text, așa că încadrarea o stabilește arhitectul împreună cu primăria.

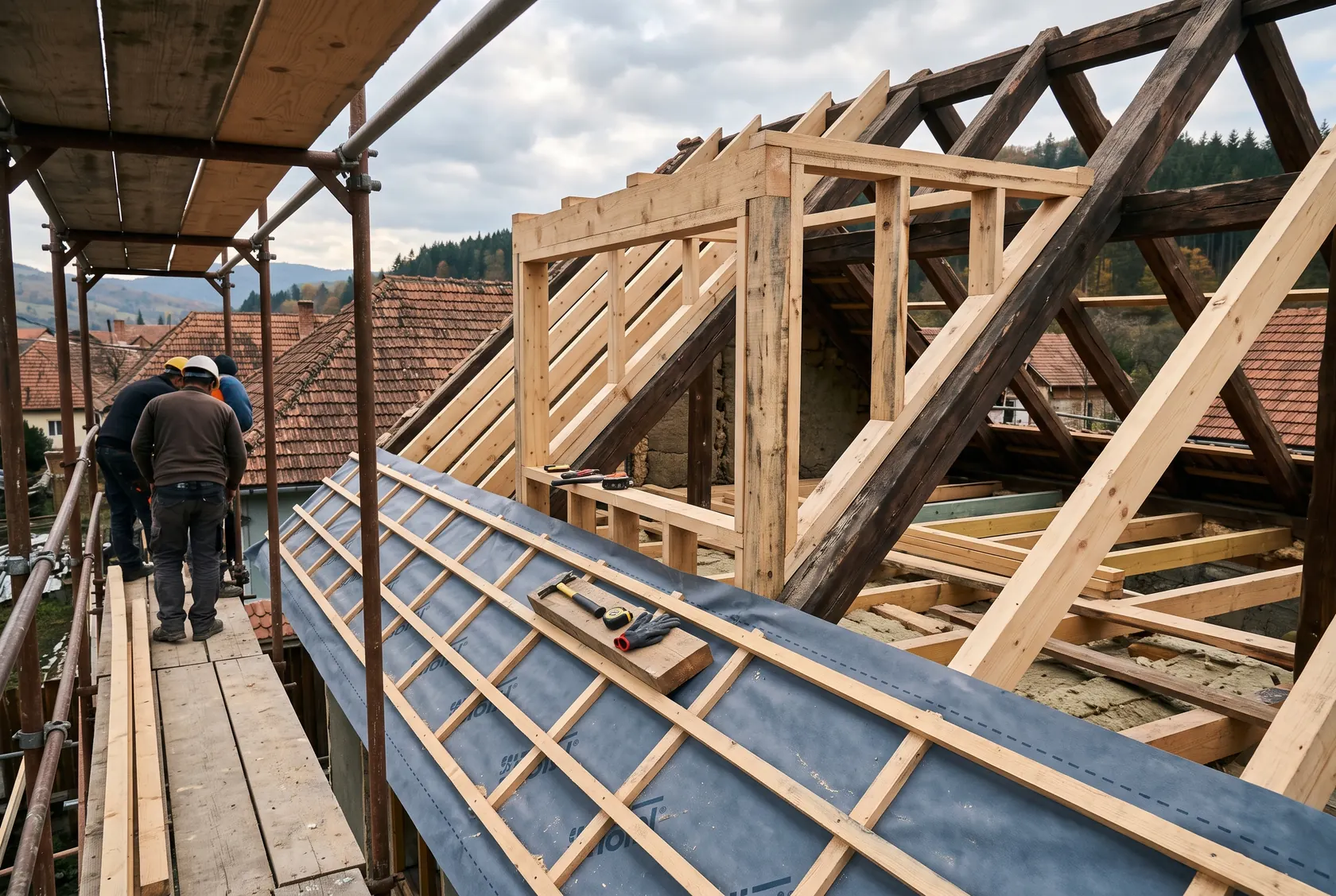

A doua este lumina. Codul definește lucarna ca o fereastră verticală de dimensiuni mici, amenajată în acoperiș; pentru structură, ea este o mică construcție pe versant, cu căpriori întrerupți și elemente noi care le preiau încărcarea. Tipurile, efectul fiecăruia asupra șarpantei și locurile pe unde intră apa sunt descrise în articolul despre lucarne: tipuri și impact asupra structurii.

Învelitoarea și acoperișul ventilat

O mansardă se face sub un acoperiș prin care nu plouă. Dacă țigla este crăpată, poroasă sau desprinsă, dacă tabla a ruginit sau dacă sub învelitoare nu există deloc folie, momentul refacerii este înainte de mansardă, nu după. Fișa de montaj a unui producător de vată minerală pentru mansarde începe chiar cu acest pas: înainte de izolație se verifică folia hidroizolantă din spatele căpriorilor, al cărei rol este să oprească apa care, în timp, afectează izolația și rezistența acoperișului.

Alcătuirea de la exterior spre interior a unui acoperiș de mansardă arată, în linii mari, așa: învelitoare, șipci, contrașipci cu canalul de aer de sub învelitoare, folie de difuzie (eventual pe astereală), apoi izolația între și sub căpriori, bariera de vapori și placarea. Partea dinspre exterior, până la folie, se decide la refacerea învelitorii; izolația, bariera de vapori și condensul sunt subiectul categoriei despre izolarea mansardei. Pentru structură contează două lucruri. Înălțimea secțiunii căpriorilor fixează câtă izolație încape între ei; restul se pune sub căpriori și coboară tavanul. Iar lemnul căpriorilor întrerupe izolația, ceea ce face din fiecare căprior o mică punte termică; detaliile sunt explicate în analiza despre punțile termice la casele din lemn.

Cum evaluezi învelitoarea existentă, ce pantă minimă cere fiecare tip de învelitoare, când merită reparată și când înlocuită, și ce ceri într-o ofertă sunt în articolul despre refacerea învelitorii înainte de mansardare. Reparațiile la acoperiș și învelitoare care nu schimbă forma și aspectul se pot face, după cod, fără nicio formalitate, în afara zonelor protejate; o învelitoare nouă cu alt aspect sau o formă schimbată nu mai intră aici.

Focul: coșul de fum și lemnul

În mansardă, lemnul șarpantei stă într-o cameră locuită, lângă coșul de fum, cabluri și corpuri de iluminat. Câteva repere:

• Lemnul structural este combustibil. Pentru lemnul structural sortat, cu densitatea medie de cel puțin 350 kg/m³ și grosimea de cel puțin 22 mm, clasa de reacție la foc stabilită printr-o decizie a Comisiei Europene este D-s2,d0. Pentru comparație, fișa unei plăci obișnuite de gips-carton indică A2-s1,d0. Diferența explică de ce placarea, ignifugarea și grinzile lăsate aparente sunt decizii de proiect, nu de gust.
• Coșul de fum și lemnul nu se ating. Distanța minimă dintre coș și elementele combustibile depinde de tipul coșului. La coșurile metalice sau sistemele de coș, o găsești în desemnarea după standardul de coșuri și în instrucțiunile producătorului; manualul unui producător de coș metalic cere, de exemplu, cel puțin 50 mm față de materialele combustibile pentru clasificarea cu rezistență la focul de funingine. La coșurile din zidărie, regulile de prevenire a incendiilor interzic zidirea elementelor combustibile ale acoperișului în coș și cer o distanță între zidăria coșului și elementele acoperișului; valoarea pentru casa ta o confirmă proiectantul după normativul în vigoare.
• Normativul de securitate la incendiu în vigoare este P 118/1-2025, care a înlocuit P 118-1999 și se aplică și intervențiilor la construcțiile existente; pentru mansardare, el leagă clasa de reacție la foc a elementelor de construcție de nivelul de stabilitate la incendiu al clădirii. Întreabă arhitectul ce cerințe are pentru elementele de lemn ale mansardei și dacă ai nevoie de o fereastră de evacuare.

Starea coșului (fisuri, tencuială căzută, urme de funingine în pod) o verifică un coșar sau o firmă specializată, iar orice modificare la coș, la trecerea prin acoperiș sau la aparatul de încălzire se face după proiect.

Ordinea lucrărilor pe acoperiș

Lucrările la șarpantă și la învelitoare se fac într-o ordine care nu se inversează fără costuri:

1. Inspecția ta și dosarul podului: fotografii, cote, tipul șarpantei, semnele de degradare.
2. Releveul și expertiza tehnică, cu concluziile despre șarpantă, planșeu și restul clădirii.
3. Conceptul mansardei: camerele, scara, ferestrele sau lucarnele și alcătuirea straturilor de la interior, ca inginerul să știe ce greutăți și ce goluri calculează.
4. Proiectul de rezistență și drumul de autorizare: notificare sau autorizație de construire.
5. Protejarea casei și a acoperișului: schelă, acoperire provizorie, sezonul în care se deschide acoperișul.
6. Lucrările de structură: sprijiniri provizorii, elemente noi, schimbarea reazemelor, golurile pentru ferestre și lucarne, sub supravegherea dirigintelui de șantier.
7. Tratarea lemnului care rămâne, cât timp este accesibil din toate părțile.
8. Folia, contrașipcile, șipcile și învelitoarea, cu ferestrele de mansardă montate odată cu ea și cu racordurile la coș.
9. Abia apoi interiorul: instalații, izolație, barieră de vapori, placare.

Greșeli frecvente

• Popi, contrafișe sau clești scoși „ca să facă loc”, fără calcul și fără sprijiniri provizorii, cu pane lăsate și căpriori care împing pereții în afară.
• Diagonalele fermelor prefabricate tăiate pe șantier, fără acordul proiectantului fermelor și fără o structură nouă proiectată.
• Șarpanta socotită bună pentru că „a stat până acum”, deși până acum nu a dus tavan de gips-carton, izolație și goluri de ferestre.
• Opritori de zăpadă adăugați pe un acoperiș abrupt fără să i se spună inginerului, deși schimbă încărcarea din zăpadă luată în calcul.
• Lemnul tratat după izolare sau deloc, cu insecte și ciuperci închise sub barieră de vapori și gips-carton.
• Învelitoarea veche păstrată „încă puțin”, apoi refăcută cu mansarda deja finisată dedesubt.
• Izolația îndesată până la coș, fără să se fi verificat distanța față de materialele combustibile cerută pentru acel coș.
• Executantul chemat înaintea expertului, cu decizii de structură luate pe șantier, „din ochi”.
