Izolație între și sub căpriori

Izolația unei mansarde se pune în jurul căpriorilor, iar căpriorii nu dispar din calcul: sunt lemn, conduc căldura de câteva ori mai bine decât vata și taie stratul izolant în fâșii la fiecare 60–100 cm. Poziția izolației față de ei decide cât de groasă poate fi, câtă înălțime pierzi în cameră, cât de bine se închid golurile și cât din izolația plătită lucrează cu adevărat.

Mai jos găsești cele trei poziții, un calcul pe care îl poți reface pentru cât fură lemnul și detaliile unde se strică de obicei izolația. Pentru imaginea întregului acoperiș, pornește de la ghidul complet de izolare a mansardei.

Trei poziții, trei logici

Normativul pentru proiectarea mansardelor, NP-064-02, descrie variantele: între căpriori, sub căpriori, parțial între și parțial sub, și peste căpriori, cu căpriorii aparenți în cameră.

NP-064-02 recomandă, în lipsa altor condiții, varianta parțial între și parțial sub căpriori, pentru că dă grosime mare cu înălțime de construcție redusă. Despre varianta integral între căpriori, normativul notează că cere căpriori înalți și are o eficiență termotehnică mai redusă, din cauza punților din lemn neprotejate.

Între căpriori: căpriorul dă grosimea

Între căpriori încape cel mult cât este căpriorul de înalt, iar uneori mai puțin. Dacă folia de sub învelitoare este impermeabilă la vapori sau este o folie microperforată „fără contact”, între ea și izolație trebuie lăsat un strat de aer ventilat (detalii mai jos), care se scade din înălțimea căpriorului. Doar o membrană de difuzie făcută pentru contact direct permite umplerea completă. Diferența dintre cele două folii este explicată în articolul despre folia de difuzie și bariera de vapori.

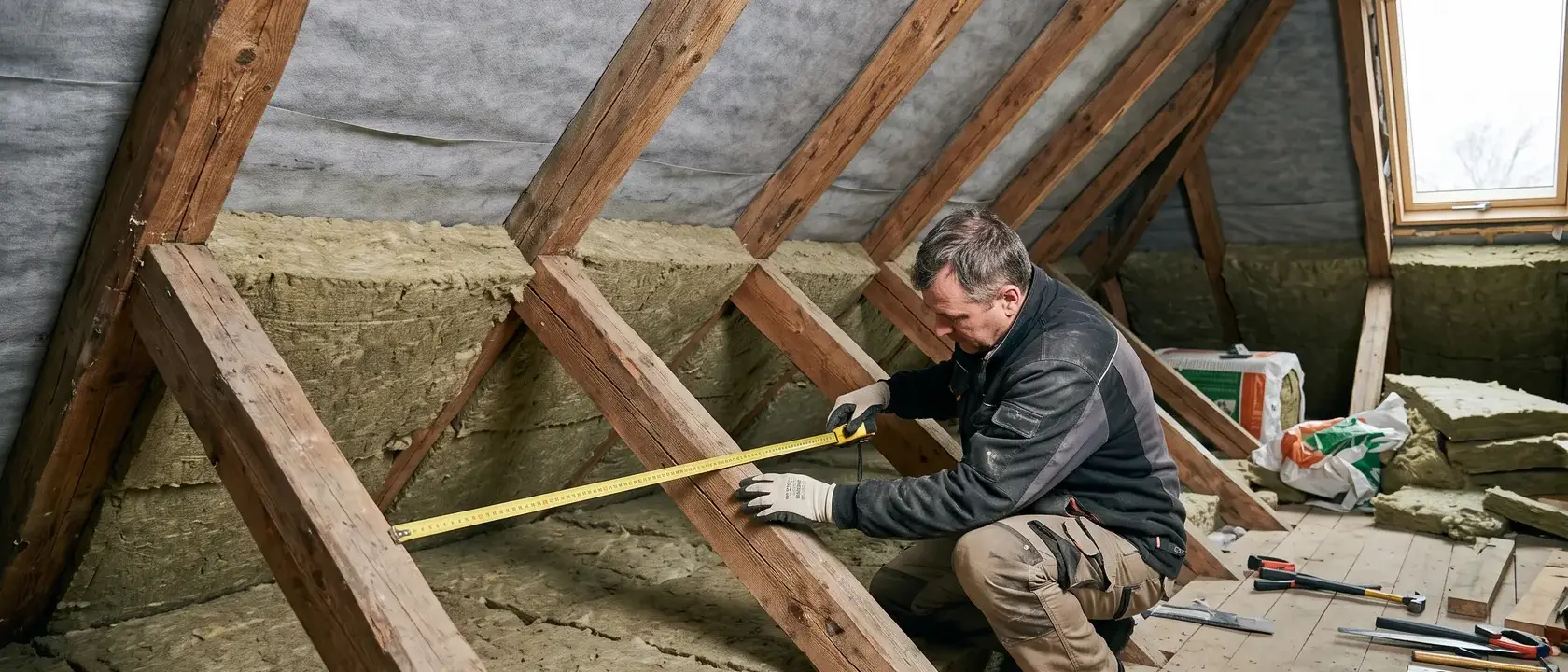

Izolația trebuie să stea presată de căpriori, fără cuie și fără goluri. Ghidul unui producător de vată bazaltică cere tăierea plăcilor „cu aproximativ 1-2 cm mai late decât rostul dintre căpriori”, pentru că materialul revine și se fixează singur. Lățimea standard a panoului este de 600 mm; distanța se măsoară la fiecare gol, nu o dată pentru tot acoperișul: la casele vechi, căpriorii sunt rar perfect paraleli.

Golurile contează în calcul. Regulile de aplicare a standardului SR EN ISO 6946 publicate de BRE (BR 443) adaugă o corecție de 0,01 W/m²K la transmitanța unui acoperiș izolat doar între căpriori, pentru rosturile inevitabile dintre plăci și lemn. Corecția devine zero când un al doilea strat, deasupra sau dedesubt, acoperă căpriorii și rosturile primului strat.

Ce material alegi găsești în articolul despre materialele de izolație pentru mansardă. Aici contează doar ca materialul să umple golul fără fante de-a lungul lemnului.

Cât fură lemnul: un calcul pe care îl poți reface

NP-064-02 cere ca rezistența corectată a izolației dintre căpriori să fie determinată prin calcul automat al câmpului de temperaturi. În anexa normativului, calculele numerice arată că, din cauza căpriorilor, conductivitatea echivalentă a stratului crește cu 30–70% la o izolație cu λ = 0,03 W/(m·K) și cu 16–38% la λ = 0,05 W/(m·K), după lățimea și distanța dintre căpriori. Ordinul de mărime îl poți verifica și singur, cu formula simplă a standardului SR EN ISO 6946 (limita inferioară a rezistenței).

Ipoteza de calcul: căpriori de 10 cm lățime la 90 cm interax și 15 cm de vată minerală cu λ = 0,035 W/(m·K), valoarea declarată din fișa unui producător. Pentru lemn, NP-064-02 cere în calcul λ = 0,17 W/(m·K). Rezistențele superficiale le luăm din același normativ: Rsi = 1/8 = 0,125 m²K/W pe fața interioară și Rse = 1/12 = 0,083 m²K/W pe pantele cu strat de aer ventilat. Folia, gips-cartonul și straturile de deasupra aerului ventilat sunt ignorate, deci calculul e ușor pesimist.

1. Fără lemn, teoretic: R = 0,125 + 0,15 / 0,035 + 0,083 = 0,125 + 4,286 + 0,083 = 4,494 m²K/W, deci U = 1 / 4,494 = 0,223 W/(m²K).
2. Fracțiunea de lemn: 10 / 90 = 0,111. Restul, 0,889, este vată.
3. Conductivitatea echivalentă a stratului, ca medie ponderată: 0,111 × 0,17 + 0,889 × 0,035 = 0,0189 + 0,0311 = 0,050 W/(m·K).
4. Cu lemn, real: R = 0,125 + 0,15 / 0,050 + 0,083 = 0,208 + 3,000 = 3,208 m²K/W, deci U = 0,312 W/(m²K).

Căpriorii iau 1 − 3,208 / 4,494 = 28,6% din rezistența termică a pantei, iar pierderile de căldură prin pantă cresc cu 40%. Metoda combinată completă a standardului dă aproape același rezultat (3,27 m²K/W), iar pentru λ = 0,03 formula dă 0,0456 W/(m·K), față de 0,044 din calculul numeric al normativului.

Al doilea strat lucrează aproape integral, pentru că trece peste căpriori. La stratul de sub căpriori am neglijat șipcile sau profilele care îl țin, iar la cel de deasupra șuruburile; ele adaugă punți mai mici, pe care proiectantul le include. Dacă ai vrea același rezultat doar între căpriori, la U = 0,20 ar trebui t = (5,000 − 0,208) × 0,050 = 0,24 m, adică căpriori de 24 cm. La U = 0,15 ar trebui t = (6,667 − 0,208) × 0,050 = 0,32 m.

Ca reper, Mc 001-2022 recomandă pentru „planșee peste ultimul nivel, sub terase sau poduri”, rândul cel mai apropiat de acoperișul unei mansarde, R’min 6,67 m²K/W (U’max 0,15) la clădirile rezidențiale noi NZEB și 5,00 m²K/W (0,20) la renovare. Sunt valori recomandate, iar R’ este rezistența corectată, care include și racordurile la pereți, ferestre și coamă, deci câmpul pantei trebuie să iasă mai bun decât ținta. NP-064-02 consideră locuințele din podurile clădirilor existente „construcții noi” din punct de vedere termotehnic. Ce valori se aplică proiectului tău decide proiectantul, pe calculul lui, nu pe tabelul de mai sus.

Sub căpriori: al doilea strat, cruciș

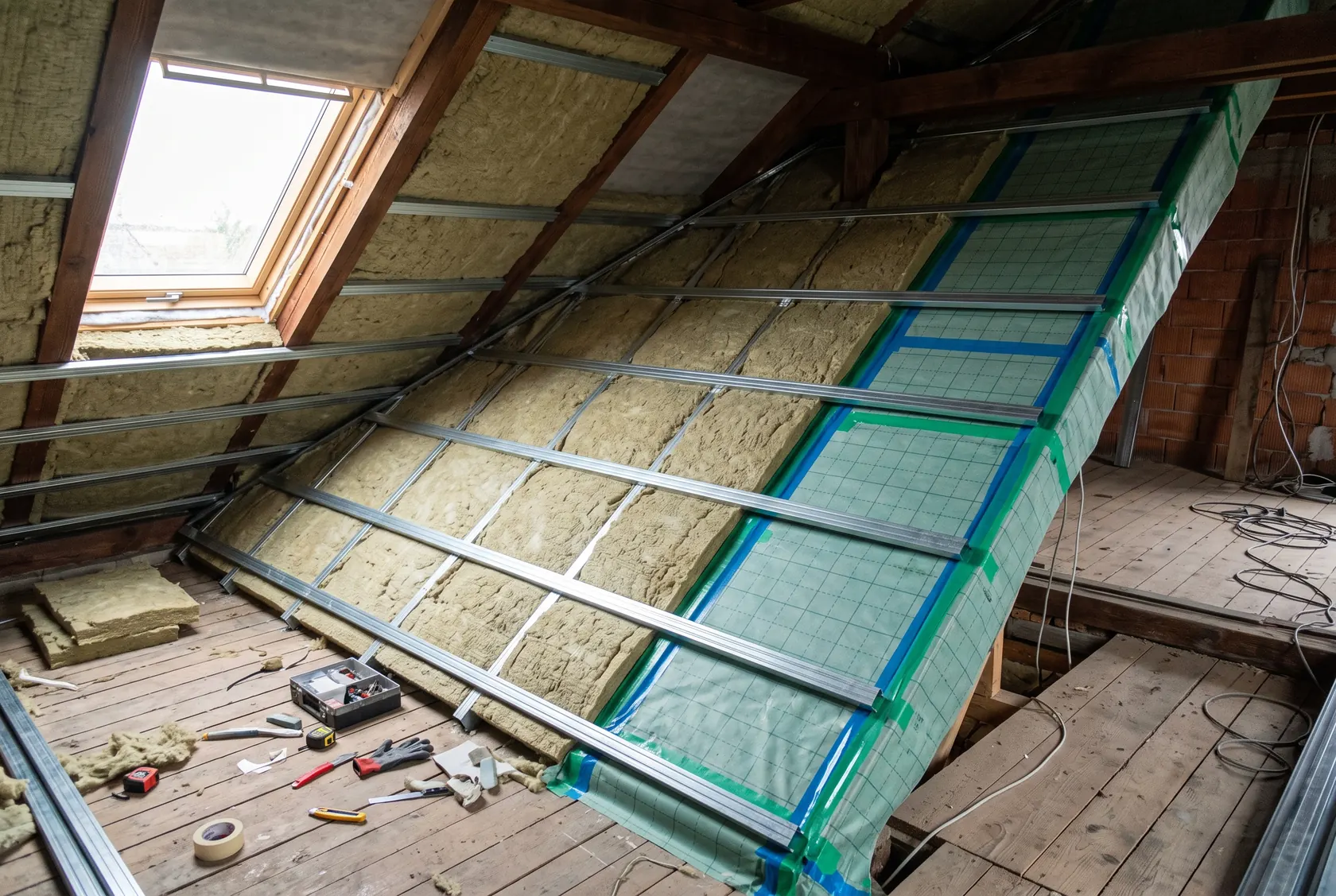

Stratul de sub căpriori se montează pe o structură perpendiculară pe căpriori: rigle de lemn de grosimea stratului sau profile metalice pentru gips-carton prinse în bride. Ghidul producătorului citat notează două efecte: influența punților termice ale căpriorilor este „redusă la minimum”, iar căpriorul rămâne „izolat pe trei laturi de o izolație incombustibilă”, ceea ce îl protejează și la foc. Riglele sau profilele trec prin stratul nou, deci trebuie să fie înguste și rare. Profilele metalice care străbat izolația nu se pot calcula cu metoda simplă din standard, așa că valoarea lor o dă producătorul sistemului sau un calcul numeric.

Grosimea de sub căpriori iese din calcul, ca în tabelul de mai sus. Contează și unde stă bariera de vapori. Varianta clasică o pune sub tot pachetul, imediat deasupra gips-cartonului, cu îmbinările lipite. A doua variantă o pune între cele două straturi și lasă dedesubt o cavitate de instalații, prin care cablurile și dozele trec fără să o perforeze. În acest caz, partea de izolație de pe fața caldă a barierei trebuie să rămână mică, verificată la condens: regulile germane rezumate de literatura tehnică permit pe acea față doar o fracțiune redusă din rezistența totală. Alegerea și calculul aparțin proiectantului.

Prețul se plătește în înălțime. Orice strat sub căpriori coboară tavanul pe verticală mai mult decât grosimea lui, iar pe orizontală mută panta spre interior. Calculul pe pantele obișnuite este în articolul despre înălțimea minimă a mansardei; fă-l înainte să decizi grosimea, nu după ce ai montat profilele. Placarea cu gips-carton pe profile sau pe rigle se execută ca un tavan fals, cu regulile din articolul de pe finisareacasei.ro despre montajul tavanului fals din rigips.

Peste căpriori: când refaci acoperișul

Izolația peste căpriori (sarking, în literatura de specialitate) înseamnă plăci rigide așezate continuu pe astereală, cu o barieră de vapori dedesubt și o membrană de difuzie deasupra, apoi contrașipci, șipci și învelitoare. Câștigul este dublu: stratul nu mai e întrerupt de lemn, iar camera nu pierde niciun centimetru, căpriorii putând rămâne aparenți.

Varianta cere desfacerea învelitorii, deci are sens aproape numai când învelitoarea se reface oricum, decizie descrisă în articolul despre refacerea învelitorii înainte de mansardare. Ghidul producătorului cere contrașipci de cel puțin 5 cm, fixate cu șuruburi lungi care trec prin izolație în căpriori. Cere și ca proiectantul să verifice presiunea pe care contrașipcile o transmit plăcilor sub greutatea învelitorii și a zăpezii; ghidul dă un exemplu de calcul pe acest principiu. Dimensionarea prinderilor și verificarea șarpantei la noile încărcări le face inginerul structurist.

Acoperișul urcă cu grosimea pachetului, la streașină și la coamă, iar streașina și racordurile se refac. Codul urbanismului (Legea nr. 169/2026) pune pe procedura simplificată de notificare, în afara zonelor protejate, înlocuirea acoperișului „prin reconfigurare și înălțare cu maxim 0,50 m”, dacă înălțimea la streașină și la coamă rămâne în limita regulamentului de urbanism, și reabilitarea energetică unitară a acoperișului fără schimbarea sistemului constructiv, la clădirile de locuit individuale cu cel mult trei niveluri. Arhitectul îți spune în ce categorie intră lucrarea ta.

Căpriori prea subțiri

Dacă secțiunea căpriorilor nu ajunge, ai trei căi. Prima este stratul sub căpriori, cel mai simplu de executat, plătit în înălțime. A doua este stratul peste căpriori, la refacerea învelitorii. A treia este suplimentarea căpriorilor: rigle prinse pe fața lor inferioară, care adâncesc golul în care intră izolația. Dacă soluția schimbă încărcările sau modul de lucru al căpriorilor, o stabilește inginerul structurist; nu tăia, nu cresta și nu înlocui singur niciun element al șarpantei.

Stratul de aer de deasupra izolației

Ce se întâmplă între izolație și folia de sub învelitoare depinde de folie. NP-064-02 descrie acoperișul cu două straturi de aer ventilat: unul între izolație și o folie impermeabilă, altul între folie și țiglă. Pentru stratul de sub folie, normativul cere o înălțime de cel puțin 3 cm și o secțiune liberă de cel puțin 200 cm² pe metru. Cere și orificii de intrare la streașină de minimum 2‰ din aria învelitorii (dar cel puțin 200 cm²/m) și de ieșire la coamă de minimum 0,5‰. Ghidul producătorului de vată arată varianta cu un singur strat ventilat: o membrană de difuzie cu sd sub 0,03 m, așezată direct pe izolație, cu aerul circulând doar între membrană și țiglă.

Practic: dacă folia este impermeabilă la vapori sau fișa ei interzice contactul cu izolația, izolația se oprește cu cel puțin 3 cm sub ea, iar canalul trebuie să fie deschis jos și sus, nu înfundat cu vată la streașină. Dacă este o membrană de difuzie, fișa ei îți spune dacă poate sta pe izolație. Normativul cere ca straturile ventilate să rămână continue și în dreptul ferestrelor de mansardă, al lucarnelor și al coșurilor. Ce urmează când vaporii nu au pe unde ieși afli din articolul despre condensul la mansardă.

Detaliile care fac diferența

Streașina și cosoroaba

La piciorul pantei se întâlnesc izolația acoperișului, zidul și planșeul. În detaliile de streașină din NP-064-02, izolația pantei coboară până la zid și se racordează la izolația lui, iar orificiile de aer de la streașină primesc plase contra insectelor și păsărilor. Greșeala tipică este fâșia neizolată de deasupra cosoroabei, colțul în care apare primul mucegai.

Peretele de genunchi

Ai două variante. Izolezi panta până jos, la planșeu, iar spațiul din spatele peretelui de genunchi rămâne cald, bun pentru dulapuri și instalații. Sau izolezi peretele de genunchi și planșeul din spatele lui, iar triunghiul devine pod rece. Normativul arată ambele variante; a doua adaugă suprafețe de izolat și racorduri, iar peretele ușor primește propria barieră de vapori și propriul strat de protecție permeabil spre pod. Decide înainte de montaj și nu amesteca variantele pe aceeași pantă.

Triunghiul de deasupra cleștilor

Dacă tavanul se face orizontal sub clești, fie izolezi panta până la coamă și triunghiul rămâne în volumul încălzit, fie izolezi tavanul orizontal și triunghiul devine pod rece și ventilat. NP-064-02 notează că acest spațiu ventilat lucrează iarna ca izolație suplimentară, iar vara scoate pe la coamă aerul încins de sub învelitoare. A doua variantă cere bariera de vapori continuă pe tavan, racordată etanș la pante, și ventilare a triunghiului. Cleștii sunt elemente structurale: rămân unde sunt.

Frontonul

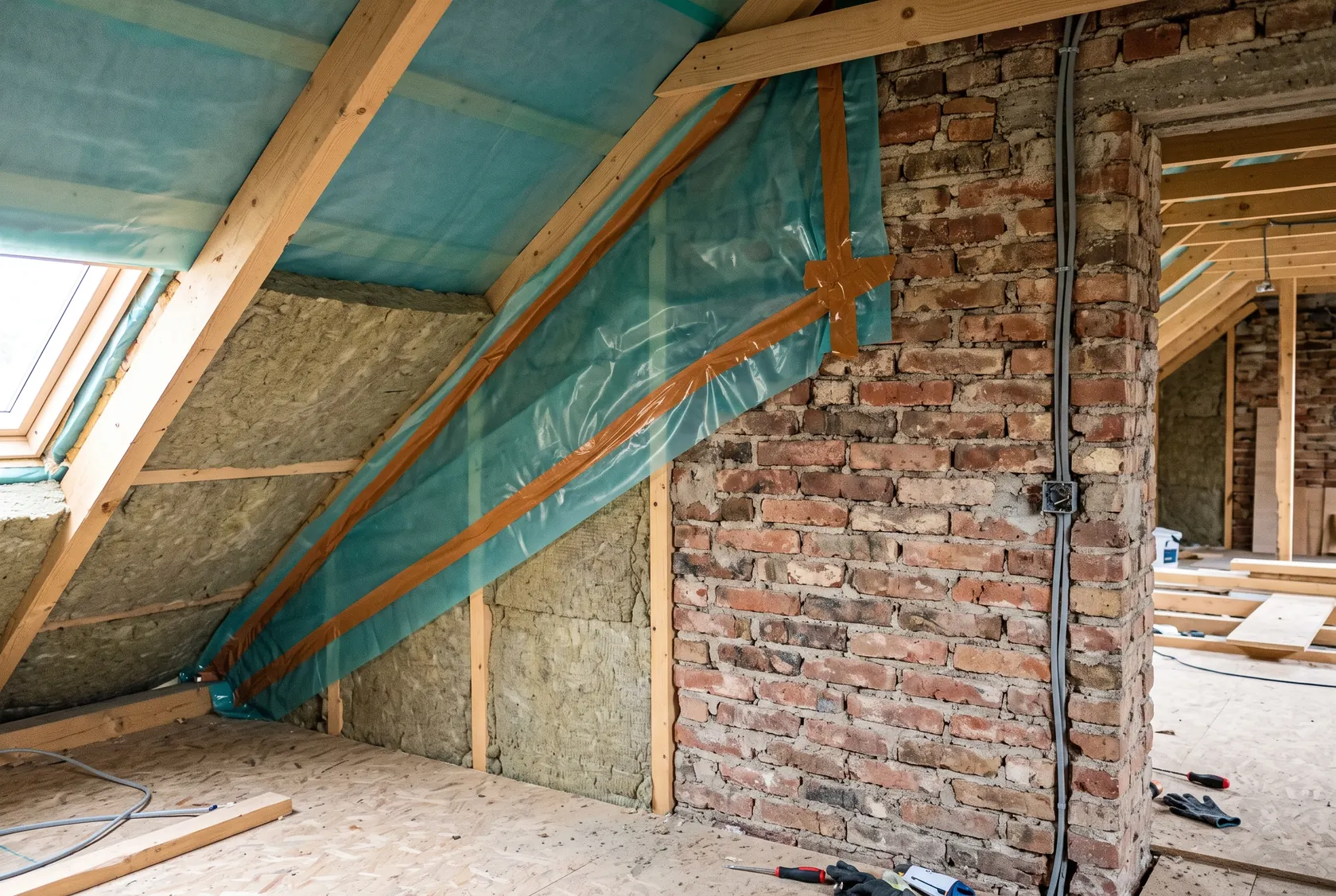

Frontonul de zidărie din capătul podului devine perete exterior al camerei. NP-064-02 cere obligatoriu un calcul al câmpului de temperaturi la intersecția pantei cu pereții de fronton, iar ca reper pentru punțile termice frecvente recomandă o temperatură pe fața interioară de cel puțin 13,2 °C. Izolația pe interiorul unui fronton masiv mută zona rece în zid. Dacă e posibilă și cu ce barieră de vapori o stabilește proiectantul, cu verificarea la condens.

Coșul de fum

Ghidul unui producător de coșuri ceramice cere ca corpul coșului să fie la cel puțin 50 mm de materialele inflamabile, iar la trecerea printr-un tavan, spațiul de cel puțin 50 mm din jurul lui să fie umplut cu izolație ignifugă. Vata bazaltică are reacția la foc A1 (incombustibilă) în fișa producătorului citat. Distanțele diferă de la un sistem de coș la altul și le stabilesc fișa sistemului și proiectantul; coșul existent îl verifică un coșar autorizat înainte să închizi panta.

Ordinea pe șantier

1. Acoperișul închis și uscat: învelitoarea, folia și ventilarea verificate sau refăcute, lemnul tratat unde e cazul.

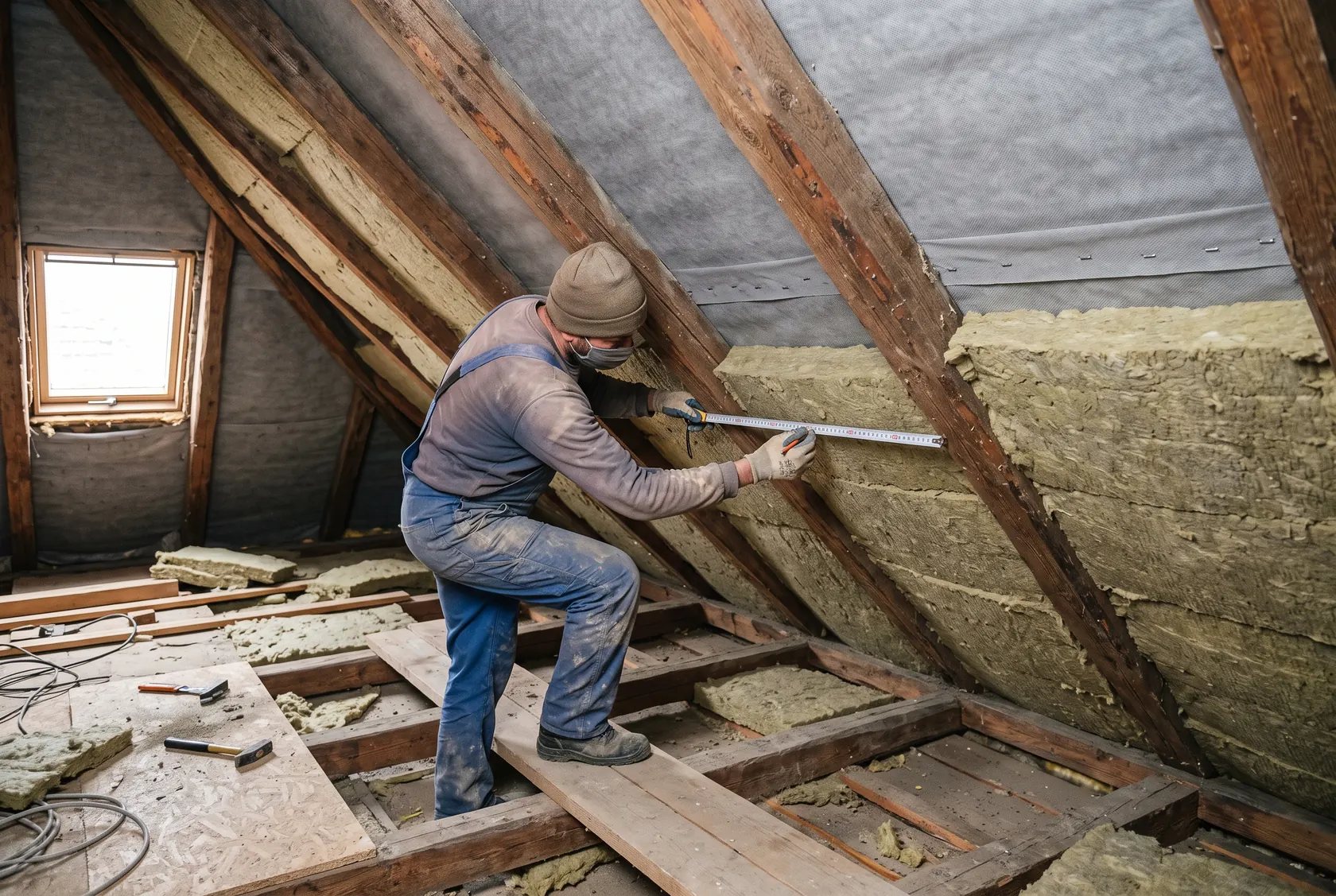

2. Releveul golurilor: distanța dintre căpriori la fiecare gol, înălțimea lor, căpriorii strâmbi, coșul, ferestrele.
3. Traseele de instalații, stabilite față de bariera de vapori.
4. Peretele de genunchi, ferestrele de mansardă și racordurile lor, înainte de izolație.
5. Izolația între căpriori, presată, fără goluri la căpriori, la streașină și la coș.
6. Riglele sau profilele transversale și al doilea strat, cu rosturile decalate față de primul.
7. Bariera de vapori, lipită la îmbinări și sigilată pe pereți, verificată înainte de placare.
8. Pereții despărțitori, apoi placarea pantelor și a tavanului, apoi pardoseala, ordinea pe care ghidul producătorului o recomandă pentru confortul acustic.

Greșeli frecvente

• Izolație calculată ca și cum căpriorii n-ar exista, deși, la căpriori de 10 cm la 90 cm, lemnul ia aproape 30% din rezistența pantei.
• Plăci tăiate exact pe lățimea golului, care nu se fixează și lasă fante de-a lungul căpriorilor.
• Vata împinsă până în folia impermeabilă, fără canalul de aer de cel puțin 3 cm cerut de normativ.
• Al doilea strat montat paralel cu căpriorii, cu rosturile suprapuse peste ale primului.
• Grosimea de sub căpriori aleasă fără calculul de înălțime, descoperit abia când ușa sau scara nu mai încap.
• Canalul de ventilare înfundat la streașină cu izolație sau cu mortar.
• Variante amestecate: pantă izolată până jos pe o parte, perete de genunchi izolat pe cealaltă, cu bariera de vapori întreruptă între ele.
• Izolație combustibilă lipită de coș sau cleștii tăiați ca să intre izolația până la coamă.
